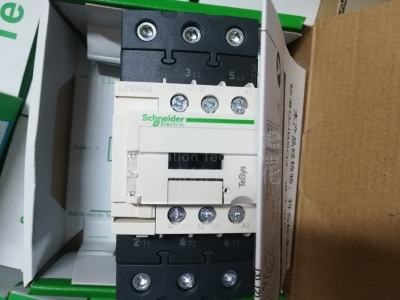

LC1D50AF7C 施耐德接触器-买卖工控网

主要信息

range

TeSys

产品名

产品类型

接触器

设备短名

LC1D

接触器应用

电动机控制
阻性负载

使用类别

AC-1
AC-3

极数

电极触线组合

3 NO

Ue额定工作电压

<= 690 V AC 25...400 Hz用于动力回路
<= 300 V 直流用于动力回路

Ie额定工作电流

50 A (<= 60 °C) 时<= 440 V AC AC-1用于动力回路
80 A (<= 60 °C) 时<= 440 V AC AC-3用于动力回路

电动机功率 kW

22 kW 时380/400 V AC 50/61 Hz
25 kW 时415 V AC 50/61 Hz
30 kW 时440 V AC 50/61 Hz
30 kW 时500 V AC 50/61 Hz
33 kW 时660/690 V AC 50/61 Hz
15 kW at 220/240 V AC 50/60 Hz

控制电路电压

110 V AC 50/60 Hz

辅助触点组合

1 NO + 1 NC

Uimp额定冲击耐受电压

6 kV 符合 IEC 60947

过电压种类

III

Ith 约定发热电流

80 A 时<= 60 °C用于动力回路
10 A 时<= 60 °C用于信号电路

Irms额定接通能力

900 A 时440 V用于动力回路符合 IEC 60947
140 A AC用于信号电路符合 IEC 60947-5-1
250 A 直流用于信号电路符合 IEC 60947-5-1

额定分断能力

900 A 时440 V用于动力回路符合 IEC 60947

Icw额定短时耐受电流

100 A 1 s 信号电路
120 A 500 ms 信号电路
140 A 100 ms 信号电路
400 A <= 40 °C 10 s 动力回路
810 A <= 40 °C 1 s 动力回路
84 A <= 40 °C 10 min 动力回路
208 A <= 40 °C 1 min 动力回路

相关保险丝等级

100 A gG 时<= 690 V 配合 1型用于动力回路
100 A gG 时<= 690 V 配合 2型用于动力回路
10 A gG用于信号电路符合 IEC 60947-5-1

平均阻抗

1.5 毫欧姆时50 Hz - Ith 80 A用于动力回路

Ui额定绝缘电压

690 V用于动力回路符合 IEC 60947-4-1
690 V用于信号电路符合 IEC 60947-1

电气寿命

1.2 Mcycles 80 A AC-1 at Ue <= 440 V
1.5 Mcycles 50 A AC-3 at Ue <= 440 V
2 Mcycles 35 A AC-3 at Ue 660/690 V

安装方式

板
导轨

标准

IEC 60947-4-1
GB 14048.4

产品认证

CCC

接线

Screw clamp terminals control circuit 1 x 1...2 x 4 mm² flexible without cable end
Screw clamp terminals control circuit 1 x 1...1 x 4 mm² flexible with cable end
Screw clamp terminals control circuit 2 x 1...2 x 2.5 mm² flexible with cable end
Screw clamp terminals control circuit 1 x 1...2 x 4 mm² rigid without cable end
EverLink BTR screw connectors power circuit 1 x 1...35 mm² 16.5 mm flexible without cable end
EverLink BTR screw connectors power circuit 1 x 1...25 mm² + 1 x 1...35 mm² 16.5 mm flexible without cable end
EverLink BTR screw connectors power circuit 1 x 1...35 mm² 16.5 mm flexible with cable end
EverLink BTR screw connectors power circuit 1 x 1...25 mm² + 1 x 1...35 mm² 16.5 mm flexible with cable end
EverLink BTR screw connectors power circuit 1 x 1...35 mm² 16.5 mm rigid without cable end
EverLink BTR screw connectors power circuit 1 x 1...25 mm² + 1 x 1...35 mm² 16.5 mm rigid without cable end

紧固力矩

控制电路: 1.7 N.m - 在…上螺钉夹紧端子 - 带有螺丝刀扁平Ø 6
控制电路: 1.7 N.m - 在…上螺钉夹紧端子 - 带有螺丝刀 Philips No 2
动力回路: 5 N.m - 在…上 EverLink BTR 螺钉连接器 - 电缆 <= 25 mm² 六角形 4 mm
Power circuit : 8 N.m - on EverLink BTR screw connectors - cable 35 mm² hexagonal 4 mm
Power circuit : 6 N.m - on screw clamp terminals hexagonal 10 mm screw : M6

运行时间

12...26 ms 闭合
4...19 ms 开口

机械寿命

6 Mcycles

工作额定值

3600 cyc/h 时<= 60 °C

补充信息

线圈技术

无内置抑制器模块

控制线路电压限制

0.3...0.6 Uc 时60 °C 下降 50/60 Hz
0.8...1.1 Uc 时60 °C 运行 50 Hz
0.85...1.1 Uc 时60 °C 运行 60 Hz

浪涌功率VA

140 VA 时20 °C (cos ϕ 0.75) 60 Hz
160 VA 时20 °C (cos ϕ 0.75) 50 Hz

抑制功耗VA

13 VA 时20 °C (cos ϕ 0.3) 60 Hz
15 VA 时20 °C (cos ϕ 0.3) 50 Hz

热损耗

4...5 W 时50/61 Hz

辅助触点类型

类型机械链接 (1 NO + 1 NC) 符合 IEC 60947-5-1
类型镜像触点 (1 NC) 符合 IEC 60947-4-1

信号电路频率

25...400 Hz

***小开关电流

5 mA用于信号电路

无重叠时间

1.5 ms 放电 (between NC and NO contact)
1.5 ms 加电 (between NC and NO contact)

绝缘电阻

> 10 MOhm用于信号电路

环境

IP等级

IP2x front face for main circuit conforming to IEC 60529
IP2x front face for coil circuit conforming to IEC 60529

保护性处理

TH 符合 IEC 60068-2-30

污染等级

存储环境温度

-60...80 °C

海拔高度

3000 m 无温度减额

阻燃性

850 °C 符合 IEC 60695-2-11

机械鲁棒性

振动电流接触器关闭 4 Gn, 5...300 Hz IEC 60068-2-6
振动电流接触器打开 2 Gn, 5...300 Hz IEC 60068-2-6
Shocks 11 ms contactor open 10 Gn IEC 60068-2-27
Shocks 11 ms contactor closed 15 gn IEC 60068-2-27
