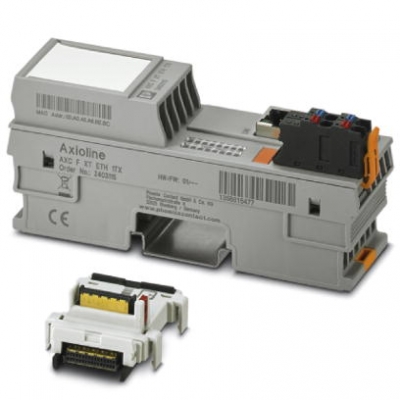

QQ咨询左侧并列安装的以太网接口,用于连接PLCnext Control系列兼容性强的模块化控制器。
尺寸
| 尺寸图 |
 |
|---|---|
| 宽度 | 35 mm |
| 高度 | 126.1 mm |
| 深度 | 54 mm |
| 关于尺寸数据的注意事项 | 使用TH 35-7.5导轨（符合 EN60715）时该深度有效。 |
环境条件
| 环境温度（运行） | -25 °C ... 60 °C (可达海拔2000 米) |
|---|---|
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (符合DIN EN 61131-2标准) |
| 允许湿度（存放/运输） | 5 % ... 95 % (符合DIN EN 61131-2标准) |
| 空气压力（运行） | 70 kPa ... 106 kPa (可达海拔3000 m) |
| 空气压力（存放/运输） | 58 kPa ... 106 kPa (可达海拔4500 m) |
| 保护等级 | IP20 |
连接数据
| 名称 | Axioline F插头 |
|---|---|
| 连接方式 | 直插式连接 |
| 刚性导线小横截面 | 0.2 mm² |
| 刚性导线横截面 | 1.5 mm² |
| 柔性导线小横截面 | 0.2 mm² |
| 柔性导线横截面 | 1.5 mm² |
| 小导线横截面AWG | 24 |
| 导线横截面AWG | 16 |
| 剥线长度 | 8 mm |
概述
| 安装类型 | DIN导轨安装 |
|---|---|
| 颜色 | 交通灰A RAL 7042 |
| 净重 | 157.8 g |
| 关于重量规格的注意事项 | 带插头和总线基础模块 |
| 安装类型 | DIN导轨安装 |
数据接口
| 接口 | Ethernet |
|---|---|
| 数目 | 1 |
| 连接方式 | RJ45 母头连接器 |
| 传输速度 | 10/100/1000 Mbps (全双工) |
| 接口 | Axioline F 本地总线 |
| 数目 | 1 |
| 连接方式 | 总线基础模块 |
| 传输速度 | 100 Mbps |
Inline电位
| 电源电压范围 |
|---|
Axioline电位
| 名称 | 逻辑电压电源UL |
|---|---|
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 保护电路 | 极性保护／电源电压 极性保护二极管 |
| 瞬态保护 抑制二极管 |
标准和规范
| 机械测试 | 符合EN 60068-2-6/IEC 60068-2-6抗振标准 5g |
|---|---|
| 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准 30g | |
| 连续冲击符合EN 60068-2-27/IEC 60068-2-27标准 10g | |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
