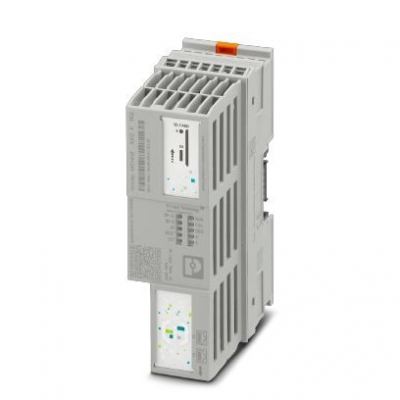

QQ咨询用于直接控制Axioline F I/O的PLCnext Control。带两个以太网接口。包括连接器和总线基础模块。
尺寸
| 宽度 | 45 mm |
|---|---|
| 高度 | 126.93 mm |
| 深度 | 75 mm |
环境条件
| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 60 °C 可达海拔2000 m (注意降低值) |
| -25 °C ... 55 °C 可达海拔3000 m (注意降低值) | |
| ≤ 55 °C (UBus上多1 A) | |
| > 55 °C ... 60 °C (仅与Axioline F电源模块AXL F PWR 1H搭配使用（订货号2688297）) | |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (符合DIN EN 61131-2标准) |
| 允许湿度（存放/运输） | 5 % ... 95 % (符合DIN EN 61131-2标准) |
| 空气压力（运行） | 70 kPa ... 106 kPa (可达海拔3000 m) |
| 空气压力（存放/运输） | 58 kPa ... 106 kPa (可达海拔4500 m) |
| 电击 | 30g，11 ms周期，半正弦冲击脉冲，符合IEC 60068-2-27标准 |
| 振动（操作） | 5g |
控制系统
| 工程设计工具 | PLCnext Engineer |
|---|---|
| Eclipse | |
| 支持的编程语言 | 编程符合IEC 61131-3标准 |
| C++ | |
| C# | |
| Java | |
| 厂商指定 | |
| 支持云计算 | 是 |
| 云平台 | Proficloud |
般数据
| 处理器 | Arm® Cortex®-A9 1x 800 MHz |
|---|---|
| 操作系统 | Linux |
| RAM | 512 兆字节MByte DDR3 SDRAM |
IEC61131运行系统
| 工程设计工具 | PLCnext Engineer |
|---|---|
| Eclipse | |
| 程序内存 | 8 兆字节MByte |
| 数据存储器 | 16 兆字节MByte |
| 保留数据存储器 | 48 千字节kByte (NVRAM) |
| 实时时钟 | 是 |
现场总线功能
| 名称 | 控制器的系统极限 |
|---|---|
| 过程数据量 | 8192 位 (每个站) |
| 4096 位 (输入) | |
| 4096 位 (输出) | |
| 支持的设备数目 | 63 (每个站) |
| 可连接本地总线设备的数量 | 63 (注意电流损耗) |
| 程序内存 | 8 兆字节MByte |
数据接口
| 接口 | Axioline F 本地总线 |
|---|---|
| 数目 | 1 |
| 连接方式 | 总线基础模块 |
| 传输速度 | 100 Mbps |
| 接口 | Ethernet |
| 数目 | 2 |
| 连接方式 | RJ45 母头连接器 |
| 传输速度 | 10/100 MBit/s (全双工) |
| 支持的协议 | HTTP |
| HTTPS | |
| SFTP | |
| SNTP | |
| SNMP | |
| IPsec | |
| syslog | |
| OPC UA |
PROFINET
| 设备功能 | PROFINET 控制器，PROFINET设备 |
|---|---|
| 规范 | Version 2.3 |
| 更新速率 | 小 1 ms (4台设备) |
| 小 4 ms (16个设备) |
机械设计
| 重量 | 215 g |
|---|---|
| 诊断显示 | 否 |
| 控制器冗余 | 否 |
| 安全功能 | 否 |
标准和规范
| 振动（存放/运输） | 5g |
|---|---|
| 电击 | 30g，11 ms周期，半正弦冲击脉冲，符合IEC 60068-2-27标准 |
| 振动（操作） | 5g |
| 冲击力（运行） | 10g (抗冲击测试符合EN 60068-2-27) |
