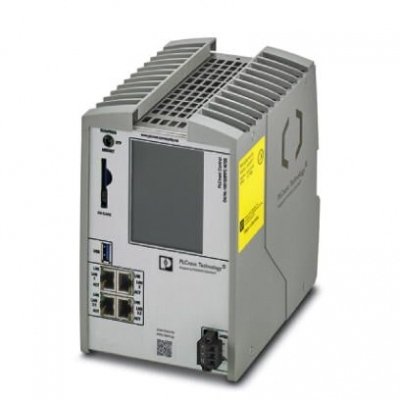

QQ咨询带4 x 10/100/1000以太网的PLCnext Control,带集成PROFIsafe安全控制器的PROFINET控制器,PROFINET设备,IP20防护等级,插拔式参数化存储器
尺寸
| 宽度 | 122 mm |
|---|---|
| 高度 | 182 mm |
| 深度 | 173 mm |
| 宽度 | 122 mm |
| 122 mm | |
| 高度 | 182 mm |
| 220 mm | |
| 深度 | 173 mm |
| 173 mm | |
| 关于尺寸数据的注意事项 | 不带风扇模块 |
| 带风扇模块 |
环境条件
| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | 0 °C ... 60 °C 可达海拔2000 m (只有带风扇的模块可在40 °C以上的环境中运行) |
| 0 °C ... 55 °C 平均海拔2000 m至3000 m (仅带风扇模块) | |
| 环境温度（存放/运输） | -25 °C ... 70 °C |
| 允许湿度（运行） | 10 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 空气压力（运行） | 70 kPa ... 108 kPa (可达海拔3000 m) |
| 空气压力（存放/运输） | 58 kPa ... 108 kPa (可达海拔4500 m) |
机械设计
| 格式 | 122 x 182 x 173 mm（W x H x D，无风扇模块） |
|---|---|
| 122 x 220 x 173 mm（W x H x D，带风扇模块） | |
| 重量 | 2850 g |
| 关于重量规格的注意事项 | 不带风扇模块 |
| 诊断显示 | 是 |
| 控制器冗余 | 否 |
| 安全功能 | 是 |
数据接口
| 接口 | USB |
|---|---|
| 数目 | 1 |
| 连接方式 | A型USB，针式接头 |
| 接口 | Ethernet |
| 数目 | 4 |
| 连接方式 | RJ45 母头连接器 |
| 传输速度 | 10/100/1000 Mbps (100 Mbps（LAN 3.1和LAN 3.2），1000 Mbps（LAN 1、LAN 2）) |
IEC61131运行系统
| 工程设计工具 | PLCnext Engineer |
|---|---|
| Eclipse | |
| 程序内存 | 16 MByte |
| 数据存储器 | 32 MByte |
| 保留数据存储器 | 2 MByte |
| 实时时钟 | 已集成（备有电池） |
电源
| 连接电源 | 螺钉接线端子，可插拔 |
|---|---|
| 典型电流耗量 | 1 A |
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC (含纹波) |
| 功耗 | 24 W |
现场总线功能
| 支持的设备数目 | 256 |
|---|---|
| 程序内存 | 16 MByte |
般数据
| 处理器 | Intel® Core™ i5-6300U 2x 2.4 GHz (标准产品) |
|---|---|
| 操作系统 | Yocto/Linux |
标准和规范
| 振动（操作） | 1g (符合 EN 60068-2-6/IEC 60068-2-6) |
|---|---|
| 冲击力（运行） | 20g (符合 EN 60068-2-27/IEC 60068-2-27) |
