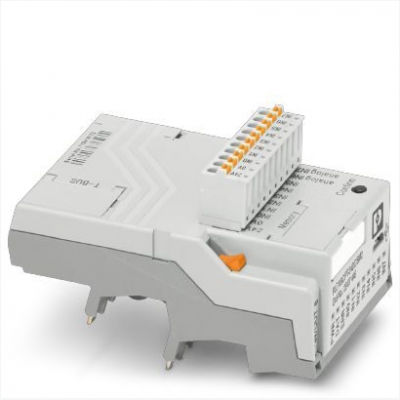

QQ咨询PLC logic基本逻辑模块,第2代,带有16个I/O,可插接至8个数字或模拟PLC-INTERFACE端子,可扩展至48个I/O,集成实时时钟,微型USB插座,可容纳存储器模块和蓝牙适配器,螺钉连接
尺寸
| 宽度 | 50 mm |
|---|---|
| 高度 | 44 mm |
| 深度 | 82.5 mm |
环境条件
| 环境温度（运行） | -20 °C ... 50 °C |
|---|---|
| 环境温度（存放/运输） | -20 °C ... 70 °C |
| 允许的相对湿度（操作） | 95 % |
| 保护等级 | IP20 |
电源
| 电源电压 | 24 V DC |
|---|---|
| 电源电压范围 | 19.2 V DC ... 26.4 V DC |
| UN下的典型输入电流 | 40 mA |
| 输入电流UN | 160 mA |
| 保护电路 | 极性保护 |
| 浪涌保护 | |
| 状态显示 | LED 绿色 |
输入数据（数字量）
| 输入数量 | 8 (2可以组态为模拟) |
|---|---|
| 输入说明 | EN 61131-2，3类 |
| 输入电压 | 24 V DC |
| 信号电平"0"信号 | < 5 V |
| 信号电平"1"信号 | > 11 V |
| 输入电流，"0"信号 | < 1 mA |
| 输入电流，“1”信号 | 典型值 2.5 mA |
| 状态显示 | LED 黄色 |
输入数据（模拟）
| 输入数量 | 2 (IN6和IN7可组态为模拟) |
|---|---|
| 输入电压范围 | 0 V ... 10 V |
| 输入电阻 | > 3.5 kΩ |
输入数据（PLC-INTERFACE）
| 输入数量 | ≤ 8 |
|---|---|
| 输入说明 | 技术数据取决于所使用的PLC-INTERFACE端子 |
| 输入电压 | 19 V DC |
| 典型电流耗量 | 4 mA |
| 输入电阻 | < 100 mΩ |
输出数据
| 输出数目 | ≤ 8 |
|---|---|
| 额定输出电压 | 24 V DC |
| 额定电流 | 9 mA |
概述
| 实时时钟精确度 | ±2 s/d |
|---|---|
| 实时时钟缓冲时间 | 96 h (电容) |
| 颜色 | 灰色 |
| 安装位置 | 任意 |
| 组装说明 | 可插接到8 x PLC-INTERFACE端子上 |
| 操作模式 | 工作因数 |
| 保护等级 | IP20 |
连接数据
| 连接名称 | COMBICON连接器 |
|---|---|
| 连接方式 | 螺钉连接 |
| 剥线长度 | 7 mm |
| 螺纹 | M2 |
| 连接量 | 1 |
| 位数 | 10 |
| 注意事项 | 设备电源和8 x 输入 |
| 硬导线横截面 | 0.14 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 0.25 mm² ... 0.5 mm² (带塑料套管的冷压头) | |
| 0.25 mm² ... 1.5 mm² (不带塑料套管的冷压头) | |
| 可连接导向横截面 AWG | 28 ... 16 |
连接数据2
| 连接名称 | 编程连接 |
|---|---|
| 连接方式 | Micro USB B型 |
| 连接量 | 1 |
连接数据3
| 连接名称 | INTERFACE系统 |
|---|---|
| 连接方式 | 蝶型弹簧连接 |
| 剥线长度 | 6 mm |
| 连接量 | 1 |
| 位数 | 3 |
| 硬导线横截面 | 0.14 mm² ... 0.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 0.5 mm² |
| 可连接导向横截面 AWG | 26 ... 20 |
连接数据4
| 连接名称 | PLC逻辑 - 总线 |
|---|---|
| 连接方式 | 快速免剥线连接 |
| 连接量 | 1 |
| 位数 | 4 |
连接数据5
| 连接名称 | Memory |
|---|---|
| 连接方式 | S-PORT（插座） |
| 连接量 | 1 |
| 位数 | 12 |
| 注意事项 | 用于连接存储器模块 |
标准和规范
| 名称 | 供电回路间的电气间隙和爬电距离 |
|---|---|
| 标准/规程 | DIN EN 50178 |
| 额定绝缘电压 | 50 V |
| 额定过电压 | 0.8 kV |
| 绝缘 | 基础隔离 |
| 污染等级 | 2 |
| 过电压类别 | III |
| 符合性 | 符合 CE 标准 |
