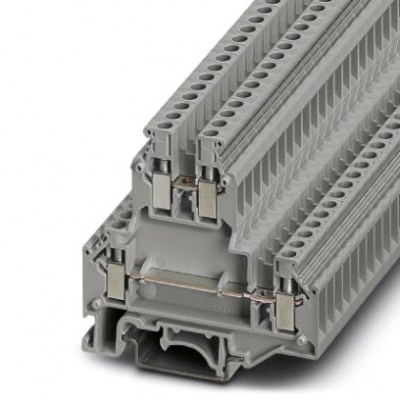

| 层数 | 2 |
|---|---|
| 连接量 | 4 |
| 额定横截面 | 4 mm² |
| 颜色 | 灰色 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 额定浪涌电压 | 6 kV |
| 污染等级 | 3 |
| 过电压等级 | III |
| 绝缘材料组 | I |
| 额定条件下的功耗 | 1.02 W (连接多层时，数值要进行乘法运算) |
| 环境温度（运行） | -60 °C ... 85 °C |
| 环境温度（存放/运输） | -25 °C ... 55 °C (短期内（不超过24 小时），-60到+70 °C) |
| 30 % | |
| 70 % | |
| 附加信息 | 短期内（不超过24 小时），-60到+70 °C |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 连接符合标准 | IEC 60947-7-1 |
| 额定电流IN | 32 A |
| 负载电流 | 32 A (当连接截面积为4 mm²的导线时) |
| 额定电压 UN | 500 V |
| 开口式侧板 | 是 |
| 冲击测试规格 | DIN EN 50274 (VDE 0660-514):2002-11 |
| 防手背接触保护 | 保证 |
| 防手指触摸 | 保证 |
| 电涌电压测试结果 | 通过测试 |
| 脉冲耐受电压测试设定点 | 7.3 kV |
| 电源频率耐受电压测试结果 | 通过测试 |
| 大功率频率耐受电压设定点 | 1.89 kV |
| 检查接线点的机械稳定性（5 x 导线连接） | 通过测试 |
| 弯曲测试结果 | 通过测试 |
| 弯曲测试转动速度 | 10 rpm |
| 弯曲测试 | 135 |
| 弯曲测试导线横截面／重量 | 0.2 mm² / 0.2 kg |
| 4 mm² / 0.9 kg | |
| 拉伸力测试结果 | 通过测试 |
| 导线横截面拉伸力测试 | 0.2 mm² |
| 牵引力设定点 | 10 N |
| 导线横截面拉伸力测试 | 4 mm² |
| 牵引力设定点 | 60 N |
| 支架上紧固测试结果 | 通过测试 |
| 在端板上进行紧固 | NS 32/NS 35 |
| 设定点 | 1 N |
| 电压压降测试结果 | 通过测试 |
| 要求，电压降 | ≤ 3.2 mV |
| 温度上升测试结果 | 通过测试 |
| 短路稳定性测试 | 通过测试 |
| 导线横截面短路测试 | 4 mm² |
| 短时电流 | 0.48 kA |
| 热测试结果 | 通过测试 |
| 热敏特征的验证（针焰实验）有效耐受期 | 30 s |
| 绝缘材料相对温度指数（电气；UL 746 B） | 130 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 低温下的静态绝缘材料应用 | -60 °C |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
尺寸
| 宽度 | 6.2 mm |
|---|---|
| 长度 | 67 mm |
| NS 35/7,5高度 | 62 mm |
| NS 35/15高度 | 69.5 mm |
| NS 32高度 | 67 mm |
接线数据
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线小横截面 | 0.2 mm² |
| 刚性导线横截面 | 4 mm² |
| 柔性导线小横截面 | 0.2 mm² |
| 柔性导线横截面 | 4 mm² |
| 小导线横截面AWG | 24 |
| 导线横截面AWG | 12 |
| 柔性导线横截面，不带绝缘套管的小冷压头 | 0.25 mm² |
| 柔性导线横截面，不带绝缘套管的冷压头 | 4 mm² |
| 柔性导线横截面，带绝缘套管的小冷压头 | 0.25 mm² |
| 柔性导线横截面，带绝缘套管的冷压头 | 2.5 mm² |
| 带插拔式桥接件端子的实心线横截面 | 4 mm² |
| 带插拔式桥接件端子可连接柔性导线横截面 | 2.5 mm² |
| 具有相同横截面的2根实心导线，小 | 0.2 mm² |
| 具有相同横截面的2根实心线， | 1.5 mm² |
| 具有相同横截面的2根导线，小柔性导线 | 0.2 mm² |
| 具有相同横截面的2根导线，柔性导线 | 1.5 mm² |
| 具有相同横截面的两根绞合导线，带套管但不带塑料绝缘管，小 | 0.25 mm² |
| 具有相同横截面的两根绞合导线，带套管但不带塑料绝缘管， | 1.5 mm² |
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管，小 | 0.5 mm² |
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管， | 1.5 mm² |
| 带插拔式桥接件端子的实心线横截面 | 4 mm² |
| 带插拔式桥接件端子可连接柔性导线横截面 | 2.5 mm² |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 小紧固扭矩 | 0.6 Nm |
| 紧固扭矩 | 0.8 Nm |
标准和规范
| 连接符合标准 | CSA |
|---|---|
| IEC 60947-7-1 | |
| 阻燃等级，符合UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 环保使用期限 = 50 |
| 更多有害物质的详情，请参考“下载区”内的“制造商声明” |
