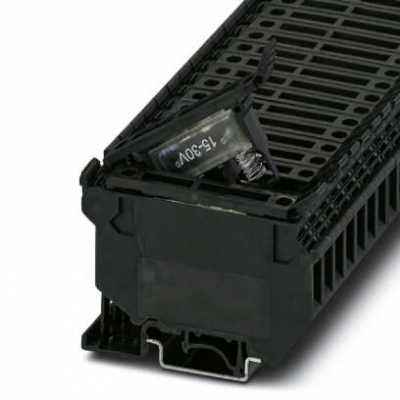

| 注意事项 | 对于端子标识，请使用8.2 mm针距的标识材料。 |
|---|---|
| 旋臂标识请使用6.2 mm针距的标识材料。 | |
| 电流取决于所用的保险丝，电压取决于所选的LED。 如果保险丝出故障，下游电流将不会断开。 |
|
| 层数 | 1 |
| 连接量 | 2 |
| 额定横截面 | 4 mm² |
| 颜色 | 黑色 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 额定条件下的功耗 | 1.02 W |
| 保险丝 | G / 5 x 20 / 5 x 25 / 5 x 30 |
| 保险丝类型 | 玻璃 / 陶瓷 / ... |
| 额定浪涌电压 | 8 kV |
| 污染等级 | 3 |
| 过电压等级 | III |
| 绝缘材料组 | I |
| LED电压范围 | 15 V AC/DC ... 30 V AC/DC |
| LED电流范围 | 3.5 mA ... 8.1 mA |
| 连接符合标准 | IEC 60947-7-3 |
| 负载电流 | 6.3 A (电流取决于所用的保险丝) |
| 额定电流IN | 6.3 A |
| 额定电压 UN | 24 V |
| 连接符合标准 | IEC 60947-7-3 |
| 开口式侧板 | 否 |
| 位数 | 1 |
| 冲击测试规格 | DIN EN 50274 (VDE 0660-514):2002-11 |
| 防手背接触保护 | 保证 |
| 防手指触摸 | 保证 |
| 摆动，宽带噪音测试结果 | 通过测试 |
| 测试规范，摆动，宽带噪音 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 测试频谱 | 1类，B级使用寿命测试，在车体上进行 |
| 测试频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 1.857 (m/s2)2/Hz |
| 加速度 | 0,8 g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 冲击测试结果 | 通过测试 |
| 测试规范，冲击测试 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 冲击形式 | 半弦 |
| 加速度 | 5g |
| 冲击持续时间 | 30毫秒 |
| 每个方向的冲击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 绝缘材料相对温度指数（电气，UL 746 B） | 125 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
尺寸
| 宽度 | 8.2 mm |
|---|---|
| 长度 | 72.5 mm |
| NS 35/7,5高度 | 56.5 mm |
| NS 35/15高度 | 64 mm |
| NS 32高度 | 61.5 mm |
环境条件
| 环境温度（运行） | -60 °C ... 85 °C |
|---|---|
| 环境温度（存放/运输） | -25 °C ... 55 °C (短期内（不超过24 小时），-60到+70 °C) |
| 30 % | |
| 70 % | |
| 附加信息 | 短期内（不超过24 小时），-60到+70 °C |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
接线数据
| 刚性导线小横截面 | 0.2 mm² |
|---|---|
| 刚性导线横截面 | 4 mm² |
| 柔性导线小横截面 | 0.2 mm² |
| 柔性导线横截面 | 4 mm² |
| 小导线横截面AWG | 24 |
| 导线横截面AWG | 12 |
| 柔性导线横截面，不带绝缘套管的小冷压头 | 0.25 mm² |
| 柔性导线横截面，不带绝缘套管的冷压头 | 4 mm² |
| 柔性导线横截面，带绝缘套管的小冷压头 | 0.25 mm² |
| 柔性导线横截面，带绝缘套管的冷压头 | 4 mm² |
| 带插拔式桥接件端子的实心线横截面 | 4 mm² |
| 带插拔式桥接件端子可连接柔性导线横截面 | 4 mm² |
| 具有相同横截面的2根实心导线，小 | 0.2 mm² |
| 具有相同横截面的2根实心线， | 1.5 mm² |
| 具有相同横截面的2根导线，小柔性导线 | 0.2 mm² |
| 具有相同横截面的2根导线，柔性导线 | 1.5 mm² |
| 具有相同横截面的两根绞合导线，带套管但不带塑料绝缘管，小 | 0.25 mm² |
| 具有相同横截面的两根绞合导线，带套管但不带塑料绝缘管， | 1.5 mm² |
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管，小 | 0.5 mm² |
| 具有相同横截面的两根导线，柔性，带TWIN套管，带塑料绝缘管， | 1.5 mm² |
| 带插拔式桥接件端子的实心线横截面 | 4 mm² |
| 带插拔式桥接件端子可连接柔性导线横截面 | 4 mm² |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 塞规 | A4 |
| 螺纹 | M3 |
| 小紧固扭矩 | 0.6 Nm |
| 紧固扭矩 | 0.8 Nm |
标准和规范
| 连接符合标准 | CSA |
|---|---|
| IEC 60947-7-3 | |
| 阻燃等级，符合UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 环保使用期限 = 50 |
| 更多有害物质的详情，请参考“下载区”内的“制造商声明” |
