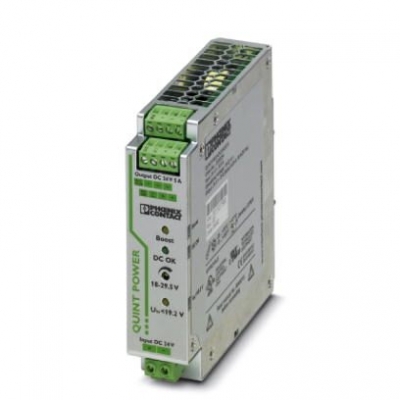

| 宽度 | 32 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 备用端子宽度 | 122 mm |
| 备用端子高度 | 130 mm |
| 备用装配视图 | 35 mm |
环境条件
| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C衰减，2.5 %/K, 在-40°C下进行调试类型测试) |
| 环境温度（调试类型测试） | -40 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的相对湿度（操作） | ≤ 95 % (25°C时，无冷凝) |
| 气候等级 | 3K3（符合EN 60721标准） |
| 污染等级 | 2 |
输入数据
| 额定输入电压范围 | 24 V DC |
|---|---|
| 输入电压范围 | 18 V DC ... 32 V DC |
| 运行中扩展输入电压范围 | 14 V DC ... 18 V DC (衰减) |
| 电耗量 | 7 A (24 V, IBOOST) |
| 冲击电涌电流 | < 15 A (典型) |
| 电网缓冲时间 | > 10 ms (24 V DC) |
| 输入熔断器 | 15 A (内置（设备保护）) |
| 推荐使用的输入保护断路器 | 10 A ... 16 A (特性B、C、D、K) |
| 保护名称 | 瞬态电涌保护 |
| 保护电路/组件 | 压敏电阻 |
输出数据
| 额定输出电压 | 24 V DC ±1 % |
|---|---|
| 输出电压（USet）的设置范围 | 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（IN） | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 6.25 A (-25°C ... 40°C恒定，UOUT = 24 V DC ) |
| 选择性熔断 (ISFB) | 30 A (12毫秒) |
| 衰减 | 60 °C ... 70 °C (2.5 % / K) |
| 并连 | 是，用于冗余和增加容量 |
| 串连 | 是 |
| 反馈电压电阻 | 35 V DC |
| 输出端处的过电压保护 (OVP) | < 35 V DC |
| 电容负载 | 无限 |
| 主动电流限制 | 约7.2 A |
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) |
| < 2 % (负载的变化，动态10 % ... 90 %) | |
| < 0.1 % (输入电压的变化范围为±10 %) | |
| 残波 | < 20 mVSS |
| 峰值切换电压额定负载 | < 10 mVSS (20 MHz) |
| 空转功耗 | 2.4 W |
| 额定负载功率损耗 | 11.4 W |
概述
| 净重 | 0.7 kg |
|---|---|
| 效率 | > 92 % |
| 绝缘电压输入／输出 | 1.5 kV (类型测试) |
| 1 kV (常规测试) | |
| 保护等级 | III |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | |
| > 890000 h (40 °C) | |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 组装说明 | 可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm 可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm |
连接数据，输入
| 连接方式 | 可插拔螺钉连接 |
|---|---|
| 刚性导线小横截面 | 0.2 mm² |
| 刚性导线横截面 | 2.5 mm² |
| 柔性导线小横截面 | 0.2 mm² |
| 柔性导线横截面 | 2.5 mm² |
| 小导线横截面AWG | 24 |
| 导线横截面AWG | 12 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
连接数据，输出
| 连接方式 | 可插拔螺钉连接 |
|---|---|
| 刚性导线小横截面 | 0.2 mm² |
| 刚性导线横截面 | 2.5 mm² |
| 柔性导线小横截面 | 0.2 mm² |
| 柔性导线横截面 | 2.5 mm² |
| 小导线横截面AWG | 24 |
| 导线横截面AWG | 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
信号显示的连接数据
| 刚性导线小横截面 | 0.2 mm² |
|---|---|
| 刚性导线横截面 | 2.5 mm² |
| 柔性导线小横截面 | 0.2 mm² |
| 柔性导线横截面 | 2.5 mm² |
| 小导线横截面AWG | 24 |
| 导线横截面AWG | 12 |
| 螺纹 | M3 |
标准
| 抗噪的电磁兼容要求 | EN 61000-6-1 |
|---|---|
| EN 61000-6-2 | |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 |
| EN 61000-6-4 | |
| 标准——电气安全 | EN 60950-1/VDE 0805（SELV） |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——安全超低电压 | EN 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| 轨道应用 | EN 50121-4 |
一致性/认证
| UL认证 | UL/C-UL，隶属UL 508 |
|---|---|
| UL/C-UL认证UL 60950-1 | |
| UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域） | |
| 造船工业许可 | DNV GL (EMC B) |
电磁兼容数据
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
|---|---|
| 静电放电 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 高频电磁场 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 10 V/m |
| 频率范围 | 1 GHz ... 2 GHz |
| 测试场强 | 10 V/m |
| 频率范围 | 2 GHz ... 3 GHz |
| 测试场强 | 10 V/m |
| 备注 | 标准 A |
| 电快速瞬变（脉冲串） | EN 61000-4-4 |
| 输入 | 2 kV (强度测试3 - 非对称) |
| 输出 | 2 kV (强度测试3 - 非对称) |
| 信号 | 2 kV (强度测试4 - 非对称) |
| 备注 | 标准 A |
| 电涌电压负载（电涌） | EN 61000-4-5 |
| 输入 | 1 kV (强度测试2 - 对称) |
| 2 kV (强度测试3 - 非对称) | |
| 输出 | 1 kV (强度测试2 - 对称) |
| 2 kV (强度测试3 - 非对称) | |
| 信号 | 1 kV (强度测试2 - 非对称) |
| 备注 | 标准 A |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 电压 | 10 V (强度测试 3) |
| 备注 | 标准 A |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
