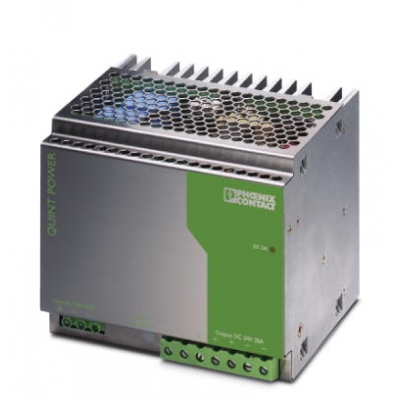

| 宽度 | 157 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 备用端子宽度 | 122 mm |
| 备用端子高度 | 130 mm |
| 备用装配视图 | 160 mm |
环境条件
| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的相对湿度（操作） | 95 % (25°C时，无冷凝) |
| 污染等级 | 2 |
输入数据
| 额定输入电压范围 | 100 V AC ... 240 V AC |
|---|---|
| 输入电压范围 | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| 电耗量 | 大约 4.76 A (120 V AC) |
| 大约 2.3 A (230 V AC) | |
| 额定功耗 | 524 W |
| 冲击电涌电流 | < 15 A (典型) |
| 电网缓冲时间 | > 25 ms (120 V AC) |
| > 25 ms (230 V AC) | |
| 输入熔断器 | 12 A (慢熔断，内部) |
| 推荐使用的输入保护断路器 | 10 A ... 16 A (特性B、C、D、K) |
| 保护名称 | 瞬态电涌保护 |
| 保护电路/组件 | 压敏电阻 |
输出数据
| 额定输出电压 | 24 V DC ±1 % |
|---|---|
| 输出电压（USet）的设置范围 | 22.5 V DC ... 28.5 V DC |
| 额定输出电流（IN） | 20 A (高达60 °C) |
| POWER BOOST (IBoost) | 26 A |
| 衰减 | 60 °C ... 70 °C (2.5 % / K) |
| 并连 | 是，用于冗余和增加容量 |
| 串连 | 是 |
| 反馈电压电阻 | 35 V DC |
| 输出端处的过电压保护 (OVP) | ≤ 35 V DC |
| 电容负载 | 无限 |
| 主动电流限制 | IBOOST约为26A（短路情况下） |
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) |
| < 2 % (负载的变化，动态10 % ... 90 %) | |
| < 0.1 % (输入电压的变化范围为±10 %) | |
| 残波 | < 10 mVSS (额定值) |
| 输出功率 | 480 W |
| 典型响应时间 | < 1 s |
| 峰值切换电压额定负载 | < 30 mVSS (20 MHz) |
| 空转功耗 | < 3 W |
| 额定负载功率损耗 | < 44 W |
概述
| 净重 | 2.5 kg |
|---|---|
| 工作电压显示 | 绿色LED |
| 效率 | > 92 % |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) |
| 2 kV AC (常规测试) | |
| 绝缘电压输入／PE | 3.5 kV AC (类型测试) |
| 2 kV AC (常规测试) | |
| 绝缘电压输出／PE | 500 V DC (常规测试) |
| 保护等级 | I (带PE连接) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 组装说明 | 可并排安装：水平间距0 mm，垂直间距50 mm |
连接数据，输入
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线小横截面 | 0.2 mm² |
| 刚性导线横截面 | 6 mm² |
| 柔性导线小横截面 | 0.2 mm² |
| 柔性导线横截面 | 4 mm² |
| 小导线横截面AWG | 24 |
| 导线横截面AWG | 10 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
连接数据，输出
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线小横截面 | 0.5 mm² |
| 刚性导线横截面 | 16 mm² |
| 柔性导线小横截面 | 0.5 mm² |
| 柔性导线横截面 | 10 mm² |
| 小导线横截面AWG | 20 |
| 导线横截面AWG | 6 |
| 剥线长度 | 10 mm |
| 螺纹 | M4 |
信号输出
| 输出名称 | DC OK有源 |
|---|---|
| 输出说明 | UOUT>0.9xUN： 高信号 |
| 切换电压 | ≤ 24 V |
| 输出电压 | + 24 V DC (信号) |
| 启动电流 | ≤ 40 mA |
| 连续负载电流 | ≤ 40 mA |
| 状态显示 | “DC OK” LED 绿色 |
| 关于状态显示的注意事项 | UOUT< 0.9 x UN： LED闪烁 |
| 刚性导线小横截面 | 0.5 mm² |
| 刚性导线横截面 | 16 mm² |
| 柔性导线小横截面 | 0.5 mm² |
| 柔性导线横截面 | 10 mm² |
| 小导线横截面AWG | 20 |
| 导线横截面AWG | 6 |
| 小紧固扭矩 | 1.2 Nm |
| 紧固扭矩 | 1.5 Nm |
| 螺纹 | M4 |
| 输出名称 | DC OK浮点 |
| 输出说明 | 继电器触点，UOUT>0.9xUN： 触点吸合 |
| 切换电压 | ≤ 30 V AC/DC |
| 启动电流 | ≤ 1 A |
| 连续负载电流 | ≤ 1 A |
| 状态显示 | “DC OK” LED 绿色 |
标准和规范
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
|---|---|
| 发射干扰 | EN 55011 (EN 55022) |
| 抗干扰 | EN 61000-6-2 |
| 连接符合标准 | CUL |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 2 GHz |
| 测试场强 | 10 V/m |
| 标准/规程 | EN 61000-4-4 |
| EN 61000-6-3 | |
| EN 61000-4-6 | |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 电压 | 10 V |
| 标准/规程 | EN 61000-4-11 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 标准 —— 变压器安全 | EN 61558-2-17 |
| 标准——电气安全 | EN 60950-1/VDE 0805（SELV） |
| EN 61558-2-17 | |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——安全超低电压 | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| 标准——防止冲击电流，电气设备中保护性隔离的基本要求 | EN 50178 |
| 标准——主协波电流限值 | EN 61000-3-2 |
| 标准 - 设备安全 | GS（经过安全测试） |
| 造船工业许可 | DNV GL (EMC A), ABS |
| UL认证 | UL/C-UL，隶属UL 508 |
| UL/C-UL认证UL 60950-1 | |
| UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域） | |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6） |
| 15 Hz ... 150 Hz、2.3g、90 min. | |
| 证书 | CB认证 |
| 电涌电压类别 (EN 62477-1) | III |
