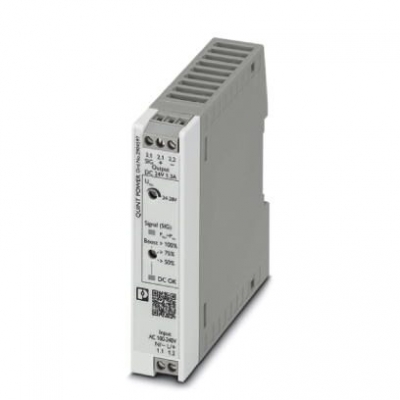

QQ咨询初级开关电源, QUINT POWER, 螺钉连接, DIN导轨安装, 输入: 1相, 输出: 24 V DC / 1.3 A
尺寸
| 宽度 | 22.5 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 90 mm |
环境条件
| 保护等级 | IP20 |
|---|---|
| 阻燃等级（外壳 / 端子）符合UL 94标准 | V0 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K) |
| 环境温度（调试类型测试） | -40 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的相对湿度（操作） | ≤ 95 % (25°C时，无冷凝) |
| 气候等级 | 3K3（符合EN 60721标准） |
| 污染等级 | 2 |
| 安装高度 | ≤ 5000 m (> 2000 m，注意降低值) |
输入数据
| 输入电压范围 | 100 V AC ... 240 V AC -15 % ... +10 % |
|---|---|
| 110 V DC ... 250 V DC -20 % ... +40 % | |
| 介电强度 | 300 V AC 30 s |
| 频率范围 (fN) | 50 Hz ... 60 Hz -10 % ... +10 % |
| PE放电电流 | < 0.25 mA (264 V AC, 60 Hz) |
| 电耗量 | 0.46 A (100 V AC) |
| 0.37 A (120 V AC) | |
| 0.2 A (230 V AC) | |
| 0.2 A (240 V AC) | |
| 额定功耗 | 37 VA |
| 冲击电涌电流 | 典型值 5.9 A (25 °C时) |
| 电网缓冲时间 | 典型值 43 ms (120 V AC) |
| 典型值 43 ms (230 V AC) | |
| 输入熔断器 | 3.15 A (慢熔断，内部) |
| 推荐使用的输入保护断路器 | 6 A ... 16 A (特性B、C或类似) |
| 保护名称 | 瞬态电涌保护 |
| 保护电路/组件 | 压敏电阻 |
输出数据
| 额定输出电压 | 24 V DC |
|---|---|
| 输出电压（USet）的设置范围 | 24 V DC ... 28 V DC (恒定容量) |
| 额定输出电流（IN） | 1.3 A |
| Static Boost (IStat.Boost) | 1.625 A (≤ 40 °C) |
| Dynamic Boost (IDyn.Boost) | 2.6 A (≤ 60 °C (5 s)) |
| 衰减 | > 60 °C (2.5 % / K) |
| 并连 | 是，用于冗余和增加容量 |
| 串连 | 是 |
| 反馈电压电阻 | ≤ 35 V DC |
| 输出端处的过电压保护 (OVP) | ≤ 32 V DC |
| 控制偏差 | < 0.5 % (静态负载变化 10% ... 90%) |
| < 2 % (动态负载变化10% ... 90%，(10 Hz)) | |
| < 0.1 % (输入电压的变化范围为±10 %) | |
| 残波 | < 40 mVSS (额定值) |
| 输出功率 | 30 W |
| 典型响应时间 | 500 ms |
| 空转功耗 | < 0.4 W (230 V AC) |
| < 0.4 W (120 V AC) | |
| 额定负载功率损耗 | < 3.7 W (120 V AC) |
| < 3.1 W (230 V AC) |
概述
| 净重 | 0.188 kg |
|---|---|
| 效率 | 典型值 89.2 % (120 V AC) |
| 典型值 90.7 % (230 V AC) | |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) |
| 3 kV AC (常规测试) | |
| 保护等级 | II |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 1904000 h (25 °C) |
| > 1107000 h (40 °C) | |
| > 486000 h (60 °C) | |
| 组装说明 | DIN导轨安装 |
连接数据，输入
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线小横截面 | 0.14 mm² |
| 刚性导线横截面 | 2.5 mm² |
| 柔性导线小横截面 | 0.14 mm² |
| 柔性导线横截面 | 2.5 mm² |
| 小导线横截面AWG | 26 |
| 导线横截面AWG | 14 |
| 剥线长度 | 8 mm |
连接数据，输出
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线小横截面 | 0.14 mm² |
| 刚性导线横截面 | 2.5 mm² |
| 柔性导线小横截面 | 0.14 mm² |
| 柔性导线横截面 | 2.5 mm² |
| 小导线横截面AWG | 26 |
| 导线横截面AWG | 14 |
| 剥线长度 | 8 mm |
信号显示的连接数据
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线小横截面 | 0.14 mm² |
| 刚性导线横截面 | 2.5 mm² |
| 柔性导线小横截面 | 0.14 mm² |
| 柔性导线横截面 | 2.5 mm² |
| 小导线横截面AWG | 26 |
| 导线横截面AWG | 14 |
| 剥线长度 | 8 mm |
标准
| 抗噪的电磁兼容要求 | EN 61000-6-1 |
|---|---|
| EN 61000-6-2 | |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 |
| EN 61000-6-4 | |
| 标准 —— 变压器安全 | EN 61558-2-16 |
| 标准——电气安全 | IEC 61010-2-201 (SELV) |
| 标准 - 测量、控制和实验室使用的设备的安全 | IEC 61010-1 |
| 标准——安全超低电压 | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| 标准——安全绝缘 | IEC 61558-2-16 |
| 标准——带DC输出的低电压电源装置 | EN 61204-3 |
| 标准——主协波电流限值 | EN 61000-3-2 |
一致性/认证
| UL认证 | UL Listed UL 61010-1 |
|---|---|
| UL Listed UL 61010-2-201 | |
| UL 1310 Class 2 Power Units | |
| ANSI/UL 121201 I级，Ⅱ类，A，B，C，D组（危险区域） | |
| SIQ | CB-Scheme (IEC 61010-1, IEC 61010-2-201) |
电磁兼容数据
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
|---|---|
| 传导性噪声排放 | EN 55016 |
| EN 61000-6-3（B类） | |
| 噪音辐射 | EN 55016 |
| EN 61000-6-3（B类） | |
| 静电放电 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 8 kV (强度测试 3) |
| 高频电磁场 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 频率范围 | 1 GHz ... 6 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 备注 | 标准 A |
| 电快速瞬变（脉冲串） | EN 61000-4-4 |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 4 kV (测试等级X-不对称) |
| 信号 | 4 kV (测试等级X-不对称) |
| 备注 | 标准 A |
| 输入 | 2 kV (强度测试4 - 对称) |
| 4 kV (强度测试4 - 非对称) | |
| 输出 | 1 kV (强度测试3 - 对称) |
| 2 kV (强度测试3 - 非对称) | |
| 信号 | 0.5 kV (强度测试2 - 对称) |
| 备注 | 标准 A |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 电压 | 10 V (强度测试 3) |
| 备注 | 标准 A |
| 频率 | 16.67 Hz |
| 50 Hz | |
| 60 Hz | |
| 测试场强 | 100 A/m |
| 附加信息 | 60 秒 |
| 备注 | 标准 A |
| 频率 | 50 Hz |
| 60 Hz | |
| 测试场强 | 1 kA/m |
| 附加信息 | 3 s |
| 频率 | 0 Hz |
| 测试场强 | 300 A/m |
| 附加信息 | DC, 60 s |
| 压降 | EN 61000-4-11 |
| 电压 | 100 V AC |
| 频率 | 60 Hz |
| 压降 | 70 % |
| 时间段数量 | 0.5 / 1 / 30 周期 |
| 附加信息 | 强度测试2 |
| 备注 | 标准 A |
| 压降 | 40 % |
| 时间段数量 | 5 / 10 / 50 周期 |
| 附加信息 | 强度测试2 |
| 备注 | 标准 B |
| 压降 | 0 % |
| 时间段数量 | 0.5 / 1 / 5 / 50 周期 |
| 附加信息 | 强度测试2 |
| 备注 | 标准 B |
| 脉冲形磁场 | EN 61000-4-9 |
| 测试场强 | 1000 A/m |
| 备注 | 标准 A |
| 衰减正弦振荡（环形波） | EN 61000-4-12 |
| 输入 | 2 kV (对称) |
| 4 kV (非对称) | |
| 备注 | 标准 A |
| 不对称传导的扰动变量 | EN 61000-4-16 |
| 测试等级 1 | 16.67 Hz 50 Hz 60 Hz (强度测试2) |
| 电压 | 30 V (10 s) |
| 测试等级 2 | 16.67 Hz 50 Hz 60 Hz (强度测试4) |
| 电压 | 300 V (1 s) |
| 备注 | 标准 A |
| 标准 A | |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。 |
