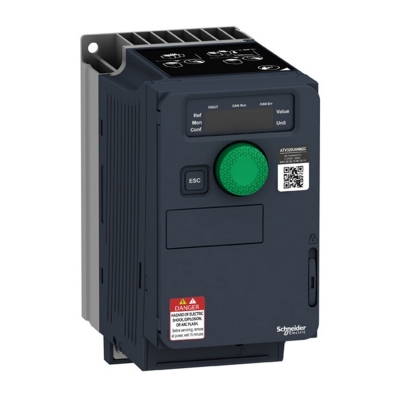

ATV320变频器_ATV320U02M2C.pdf| 产品系列 |
ATV320
|
|
| 产品类型 |
变频器
|
|
| 应用领域 |
复杂机器
|
|
| 产品名 |
ATV320
|
|
| 驱动器格式 |
书本
|
|
| 产品功能 |
异步电机
同步电机 |
|
| EMC 滤波器 |
C2类EMC滤波器
|
|
| IP 保护等级 |
IP20 符合 EN/IEC 61800-5-1
|
|
| 冷却方式 |
风扇
|
|
| 电网相数 |
1 相
|
|
| 额定电源电压 [Us] |
200...240 V (- 15...10 %)
|
|
| 供电频率 |
50...60 Hz (- 5...5 %)
|
|
| 电动机功率 (kW) |
2.2 kW 适用 重载
|
|
| 电机功率 |
3 hp 适用 重载
|
|
| 线路电流 |
23.9 A 在…上 200 V 适用 重载
20.1 A 在…上 240 V 适用 重载 |
|
| 预期线路Isc |
<= 1 kA
|
|
| 视在功率 |
4.8 kVA 在…上 240 V 适用 重载
|
|
| 连续输出电流 |
11 A 在…上 4 kHz 适用 重载
|
|
| ***大瞬变电流 |
16.5 A 在…期间 60 s 适用 重载
|
|
| 异步电机控制配置文件 |
电压/频率比，2点
电压/频率比，5点 无传感器磁链矢量控制标准 电压/频率比 无传感器磁链适量控制-节能 |
|
| 同步电机控制配置模式 |
无传感器矢量控制
|
|
| 变频器输出频率 |
0.1...599 Hz
|
|
| 额定开关频率 |
4 kHz
|
|
| 开关频率 |
4...16 kHz 随着电流降额
2...16 kHz 可调 |
|
| 安全功能 |
STO(安全扭矩中断) SIL 3
SS1 (安全停止 1) ***大安全速度 SLS（安全限速） 防盗门锁 |
|
| 通讯协议 |
CANopen
Modbus |
|
| 选项卡 |
通讯模块: CANopen 雏菊链 RJ45
通讯模块: CANopen SUB-D 9 通讯模块: CANopen open 类型 端子模块 通讯模块: EtherCAT RJ45 通讯模块: DeviceNet 通讯模块: Ethernet/IP 通讯模块: Profibus DP V1 通讯模块: Profinet 通讯模块: 以太网Powerlink |
| 输入电压 |
<= 电源电压
|
|
| 容许的临时增强电流 |
1.5 x In 在…期间 60 s 适用 重载
|
|
| 速度范围 |
1...100 和 异步电机 在open-loop模式
|
|
| 速度精度 |
+/- 10 % 标称滑距 0.2 Tn 至 Tn
|
|
| 扭矩精度 |
+/- 15 %
|
|
| 瞬时过转矩 |
170...200 % 标称电机转矩
|
|
| 制动力矩 |
< 170 % 带有制动电阻器 在…期间 60 s
|
|
| 调节回路 |
可调的PID调节器
|
|
| 电机滑差补偿 |
自动 无论负载情况
不可用电压/频率比（2 或 5 点） 可调0…300 % |
|
| 加速和减速倾斜 |
S
U CUS 减速斜坡自动停止直流注入 减速匝道适配器 线性 斜坡切换 |
|
| 制动至停止 |
采用直流注入
|
|
| 保护类型 |
驱动: 热保护
驱动: 输出相线和接地之间的过流 驱动: 输入断相 驱动: 过热保护 驱动: 电机各相线之间短路 |
|
| 频率分辨率 |
显示单元: 0.1 Hz
模拟量输入: 0.012/50 Hz |
|
| 电气连接 |
控制, 螺钉终端: 0.5...1.5 mm² AWG 20...AWG 16
电机/制动电阻, 螺钉终端: 1.5...2.5 mm² AWG 14...AWG 12 电源, 螺钉终端: 4 mm² AWG 10 |
|
| 端口类型 |
1 RJ45 适用 Modbus/CANopen 前面板
|
|
| 物理接口 |
2线制RS485 适用 Modbus
|
|
| 传输帧 |
RTU 适用 Modbus
|
|
| 传输率 |
4.8, 9.6, 19.2, 38.4 kbit/s 适用 Modbus
50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 适用 CANopen |
|
| 数据格式 |
8比特，可配置为偶数，奇数或无奇偶 适用 Modbus
|
|
| 极化方式 |
无阻抗 适用 Modbus
|
|
| 地址数 |
1...247 适用 Modbus
1...127 适用 CANopen |
|
| 访问方法 |
从（站） 适用 CANopen
|
|
| 电源 |
内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 (+/- 5 %) 电流 <= 10 mA (过载和短路保护)
|
|
| 本地信号 |
1 LED 绿色 适用 CANopen 运行
1 LED 红色 适用 CANopen 错误 1 LED 红色 适用 驱动故障 1 LED 红色 适用 设备电压 |
|
| 宽度 |
60 mm
|
|
| 高度 |
325 mm
|
|
| 深度 |
245 mm
|
|
| 产品重量 |
2.9 kg
|
|
| 模拟量输入数量 |
3
|
|
| 模拟量输入类型 |
电压 (AI1): 0...10 V 直流, 阻抗 30000 Ω, 分辨率 10 位
双极差分电压 (AI2): +/- 10 V 直流, 阻抗 30000 Ω, 分辨率 10 位 电流 (AI3): 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗 250 Ω, 分辨率 10 位 |
|
| 离散量输入数量 |
7
|
|
| 数字量输入类型 |
可编程（汇/源） (DI1...DI4): 24...30 V 直流: 1 级 PLC
可编程脉冲输入20 KPPS (DI5): 24...30 V 直流: 1 级 PLC 开关可配置 PTC 探头 (DI6): 24...30 V 直流 安全扭矩中断 (STO): 24...30 V 直流, 阻抗 1500 Ω |
|
| 离散量输入逻辑 |
负逻辑 (漏): : DI1...DI6, > 19 V (状态 0) < 13 V (状态 1)
正逻辑(源): : DI1...DI6, < 5 V (状态 0) > 11 V (状态 1) |
|
| 模拟量输出数量 |
1
|
|
| 模拟量输出 型号 |
软件-可配置电流 (AQ1): 0...20 mA, 阻抗 800 Ω, 分辨率 10 bits
软件-可配置电压 (AQ1): 0...10 V, 阻抗 470 Ω, 分辨率 10 bits |
|
| 采样期间 |
模拟量输入 (AI1, AI2, AI3): 2 ms
模拟量输出 (AQ1): 2 ms |
|
| 精度 |
模拟量输入 AI1, AI2, AI3: +/- 0.2 % 温度为- 10…60°C
模拟量输入 AI1, AI2, AI3: +/- 0.5 % 25°C的温度 模拟量输出 AQ1: +/- 1 % 25°C的温度 模拟量输出 AQ1: +/- 2 % 温度为- 10…60°C |
|
| 线性度误差 |
模拟量输入 （AI1, AI2, AI3): +/- 0.2...0.5 % ***大值
模拟量输出 (AQ1): +/- 0.3 % |
|
| 离散量输出数量 |
3
|
|
| 输出型式 |
可配置的继电器逻辑 NO/NC (R1A, R1B, R1C): 电耐久 100000 次
可配置的继电器逻辑 NO (R2A, R2B): 电耐久 100000 次 逻辑 (LO) |
|
| 更新时间 |
逻辑输入 (DI1...DI6): 8 ms (+/- 0.7 ms)
继电器输出 (R1A, R1B, R1C): 2 ms 继电器输出 (R2A, R2C): 2 ms |
|
| ***小开关电流 [Imin] |
继电器输出 (R1, R2): 5 mA 在…上 24 V DC
|
|
| ***大开关电流 |
继电器输出 (R1) 在…上 阻性（负载） 负载 (cos phi = 1: 3 A 在…上 250 V AC
继电器输出 (R1) 在…上 阻性（负载） 负载 (cos phi = 1: 4 A 在…上 30 V DC 继电器输出 (R1, R2) 在…上 感性负载 负载 (cos phi = 0.4: 2 A 在…上 250 V AC 继电器输出 (R1, R2) 在…上 感性负载 负载 (cos phi = 0.4: 2 A 在…上 30 V DC 继电器输出 (R2) 在…上 阻性（负载） 负载 (cos phi = 1: 5 A 在…上 250 V AC 继电器输出 (R2) 在…上 阻性（负载） 负载 (cos phi = 1: 5 A 在…上 30 V DC |
|
| 特定应用 |
机械
|
|
| 离散与过程制造 |
起吊装置 self erecting
材料处理 carousel 材料处理 输送机 材料处理 lifting platfrom 材料处理 palletizers - medium performance 材料处理 transfer table 材料处理 turn table 材料加工（木材、陶瓷、石材、PVC、金属） cutting - medium accuracy 材料加工（木材、陶瓷、石材、PVC、金属） drilling 材料加工（木材、陶瓷、石材、PVC、金属） saw 包装 bagging 包装 feed conveyor low performance 包装 filling bottles - intermittent operation 包装 linear labeling 包装 其他应用设备 包装 stretching wrapping 包装 tray take 纺织 knitting 纺织 printing machines 纺织 spinning 清洗机器 car 清洗机器 其他应用设备 起吊装置 standard crane - travelling or trolley |
|
| 功率范围 |
2.2...3 kW 200...240 V 1 相
|
|
| 马达启动器类型 |
变频器
|
| 隔离 |
电源与控制端子之间
|
|
| 绝缘电阻 |
> 1 mΩ 在…上 接地 1 分钟 500 V 直流
|
|
| 噪音等级 |
43 dB 符合 86/188/EEC
|
|
| 功耗W |
102 W (风扇) 在…上 200 V, 4 kHz
|
|
| 操作位置 |
垂直方向 +/- 10°
|
|
| 电磁兼容性 |
抗射频场引起的传导波动 符合 IEC 61000-4-6 级别 3
抗快速瞬变 符合 IEC 61000-4-4 级别 4 静电放电抗干扰 符合 IEC 61000-4-2 级别 3 射频电磁场辐射抗扰度试验 符合 IEC 61000-4-3 级别 3 电压下降与断路抑制测试 符合 IEC 61000-4-11 1.2/50和8/20 µs复合波（测试） 符合 IEC 61000-4-5 级别 3 |
|
| 污染等级 |
2 符合 EN/IEC 61800-5-1
|
|
| 抗振动 |
波峰至波峰 1.5 mm (f = 3...13 Hz) 符合 EN/IEC 60068-2-6
1 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6 |
|
| 抗冲击 |
15 gn 在…期间 11 ms 符合 EN/IEC 60068-2-27
|
|
| 相对湿度 |
5...95 % 无冷凝 符合 IEC 60068-2-3
5...95 % 无滴水 符合 IEC 60068-2-3 |
|
| 环境温度 |
-10...50 °C 无降容
50...60 °C 带降额因素 |
|
| 贮存环境温度 |
-25...70 °C
|
|
| ***高工作海拔 |
<= 1000 m 无降容
1000...2000 m 电流降额 1%/100m |
|
| 标准 |
EN/IEC 61800-3
EN/IEC 61800-5-1 EN 55011 等级 A 1组 EN 61800-3 环境1分类C2 EN 61800-3 环境2类C2 |
|
| 产品认证 |
CSA
NOM 117 UL RCM EAC |
|
| 标识 |
CE
|
