QQ咨询| 订货数据 | |

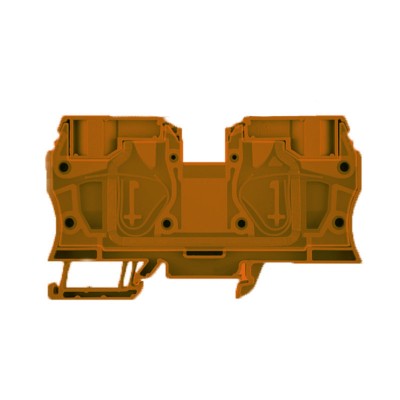

| 类型 | ZDU 35 OR |
| 订货号 | 1830760000 |
| 版本 | 直通型接线端子, 弹片联接, 35 mm², 800 V, 125 A, 橙色 |
| GTIN (EAN) | 4032248615056 |
| ***小包装数 | 10 pc(s). |
| 尺寸及重量 | |
| 宽度 | 16 mm |
| 宽度 (英寸) | 0.63 inch |
| 高度 | 100.5 mm |
| 高度 (英寸) | 3.957 inch |
| 深 | 58.5 mm |
| 深度 (英寸) | 2.303 inch |
| 深度（含 DIN 导轨） | 59.5 mm |
| 净重 | 91.6 g |
| 温度 | |
| ***小持续工作温度 | -50 °C |
| ***大持续工作温度 | 120 °C |
| 额定数据IECEx/ATEX | |
| ATEX 证书号 | KEMA00ATEX2107U |
| IECEX 证书号 | IECEXULD05.0009U |
| ***大电压（欧洲防爆标准ATEX） | 690 V |
| 电流 (ATEX) | 109 A |
| 导线***大压接面积(ATEX) | 35 mm² |
| ***大电压（国际电工委员会IECEX） | 550 V |
| 电流 (IECEX) | 109 A |
| 导线***大压接面积 (IECEX) | 35 mm² |
| 横联件电压 | CrossConnectionGuide.pdf |
| 工作温度范围 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| EN 60079-7 标识 | Ex e II |
| Ex 2014/34/EU 标签 | II 2 G D |
| 其它技术参数 | |
| 安装指导 | 直接安装 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 关闭的 |
| 相同端子的数量 | 1 |
| 可压接导线 (额定联接) | |
| 剥线长度 | 25 mm |
| 多股导线的***小压接面积 | 2.5 mm² |
| 导线***大压接面积 AWG | AWG 2 |
| 导线***小压接面积 AWG | AWG 12 |
| ***大压接面积 | 35 mm² |
| ***大压接面积 软导线 | 35 mm² |
| ***大压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接 | 35 mm² |
| ***小压接面积 | 2.5 mm² |
| ***小压接面积 软导线 管状端头(DIN 46228/1)，额定联接 | 2.5 mm² |
| ***小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接 | 2.5 mm² |
| 测量规 按照 60 947-1 标准 | A8 |
| 联接点数量 | 2 |
| 联接类型 | 弹片联接 |
| 螺丝刀口尺寸 | 1.0 x 5.5 mm |
| 连接方向 | 上方 |
| 材料参数 | |
| 材料 | Wemid |
| 颜色 | 橙色 |
| 阻燃等级符合 UL 94 | V-0 |
| 系统特征值 | |
| 类型 | 弹片连接, 用于插入式横联件, 封闭式 |
| 必须的端板 | 无 |
| 层数 | 1 |
| 每层压接点数 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 安装导轨 | TS 35 |
| 额定数据 | |
| 额定横截面 | 35 mm² |
| 额定电压 | 800 V |
| 额定电流 | 125 A |
| ***大电流 | 125 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.26 mΩ |
| 额定浪涌电压 | 8 kV |
| 污染等级 | 3 |
| 额定数据（CSA） | |
| CSA 认证号 | 200039-1152892 |
| 导线***大压接面积(CSA) | 2 AWG |
| ***小导线横截面积（CSA ） | 12 AWG |
| 电压大小 B（CSA） | 600 V |
| 电压大小 C (CSA) | 600 V |
| 电压大小 D（CSA） | 600 V |
| 电流 大小 B (CSA) | 120 A |
| 电流 大小 C (CSA) | 120 A |
| 电流 大小 D (CSA) | 5 A |
| 额定数据（UL） | |
| UR 证书号 | E60693 |
| ***大导线尺寸 工厂接线 (UR) | 2 AWG |
| ***大导线尺寸 现场接线 (UR) | 2 AWG |
| ***小导线尺寸 工厂接线 (UR) | 12 AWG |
| ***小导线尺寸 现场接线 (UR) | 12 AWG |
| 电压大小 C（UR） | 600 V |
| 电流 大小 C (UR) | 120 A |
| 分类 | |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | 30-21-18-11 |
| eClass 5.1 | 27-14-11-20 |
| eClass 6.2 | 27-14-11-20 |
| eClass 7.1 | 27-14-11-20 |
| eClass 8.1 | 27-14-11-20 |
| eClass 9.0 | 27-14-11-20 |
| eClass 9.1 | 27-14-11-20 |
| 认证 | |
| 认证 |  |
| ROHS | ***致 |
| UL File Number Search | E60693 |
