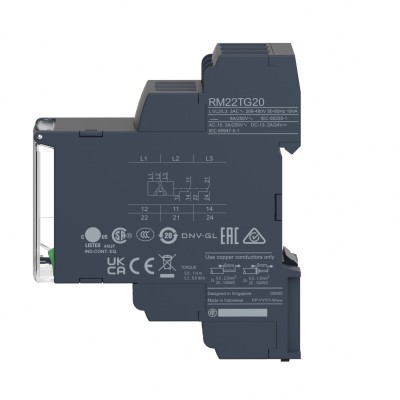

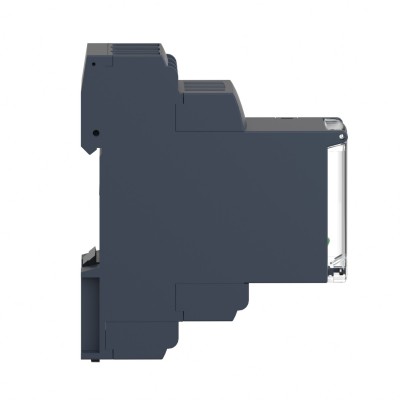

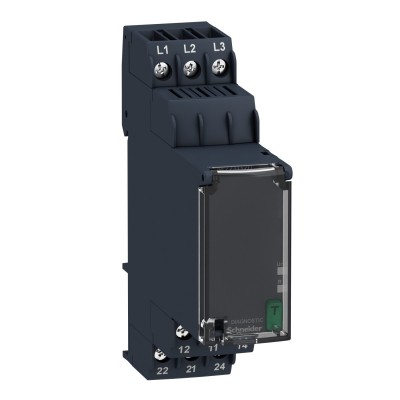

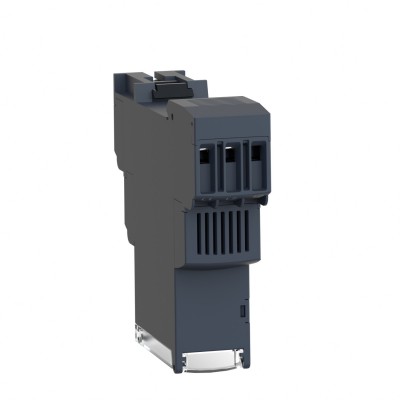

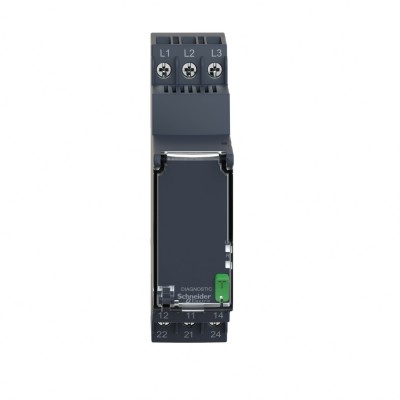

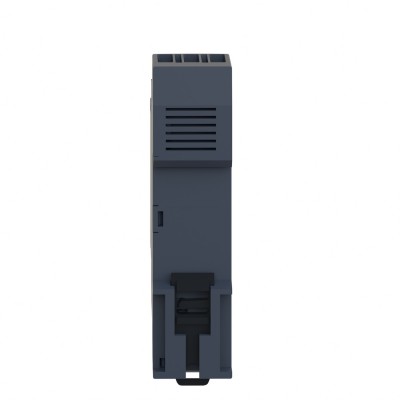

施耐德控制继电器 RM22TG20 全新原装 三相监测,183…528Vac, 2 C/O


单价: 200.00
面价:
品牌: 施耐德
型号: RM22TG20
货号:
服务: 售前咨询电话:022-8296 1096
数量: 减少 增加件 库存1000件
立即购买   加入购物车


  • 欢迎访问买卖工控网,我们将竭诚为您服务! QQ咨询
  • 友情提醒:我司为实体公司,线上线下同时销售,库存及价格实时变动,请下单前与我司相对应业务人员取得联系再次确认价格及交货周期。以免因库存与价格问题给您带来不必要的损失,感谢您一直以来的信任与支持!我司将不断的努力完善品牌产品线,为您提供具有价格优势产品,成为您信赖的合作伙伴。
  • 点击进入买卖工控网旗舰店

  • 控制线圈类型:
  • 控制电压:
  • 产品类型:
  • 触点类型:
  • 额定电流:
  • LED指示灯:

规格

主要信息
产品系列Harmony Control Relays
产品类型3-phase control relay
继电器类型控制继电器
电网相数3 相
继电器名称RM22TG
继电器监测参数相位顺序
Phase failure detection (2 or more phase cut)
延时类型
开关能力以 VA2000 VA
测量范围183...528 V 电压 AC
触点类型2 OC
补充信息
复位时间1500 ms 在电压
开关电压250 V AC
小开关电流 [Imin]10 mA 在…上 5 V DC
开关电流8 A AC
额定电源电压 [Us]208...480 V 交流
电源电压范围183…528 V 交流
operating limits183...528 V AC
功耗 VA15 VA 在…上 480 V AC 60 Hz
电压监测阈值< 100 V AC
supply voltage frequency50...60 Hz +/- 10 %
输出触头2 C/O
通电时的上涨延迟650 ms
响应时间<= 200 ms
过电压种类III 符合 IEC 60664-1
III 符合 UL 508
绝缘电阻> 100 MΩ 在…上 500 V DC 符合 IEC 60255-27
安装位置任意位置
接线能力螺钉端子, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带篐线端子
螺钉端子, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) 软线 带篐线端子
螺钉端子, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) 硬线 不带篐线端子
螺钉端子, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) 软线 带篐线端子
紧固扭矩0.6…1 N.m 符合 IEC 60947-1
覆盖材料阻燃性塑料
LED状态继电器ON: LED (黄色)
通电: LED (绿色)
安装方式35 mm DIN 轨 符合 EN/IEC 60715
电气寿命100000 次
机械寿命10000000 次
使用类别AC-15 符合 IEC 60947-5-1
DC-13 符合 IEC 60947-5-1
AC-1 符合 IEC 60947-4-1
DC-1 符合 IEC 60947-4-1
安全可靠的数据MTTFd = 924.6 years
B10d = 850000
触点材料无镉
宽度22.5 mm
产品净重0.09 kg
环境
抗瞬时断电10 ms
电磁兼容性免用于居住、商业与轻工业环境的传输标准 符合 EN/IEC 61000-6-1
免用于工业环境 符合 EN/IEC 61000-6-2
居住、商业与轻工业环境的传输标准 符合 EN/IEC 61000-6-3
工业环境的传输标准 符合 EN/IEC 61000-6-4
抗静电干扰 - 测试等级: 6 kV (接触放电)3级 符合 IEC 61000-4-2
抗静电干扰 - 测试等级: 8 kV (空气放电)3级 符合 IEC 61000-4-2
射频电磁场辐射抗扰度试验 - 测试等级: 10 V/m3级 符合 IEC 61000-4-3
抗快速瞬变 - 测试等级: 4 kV (直连)4级 符合 IEC 61000-4-4
抗快速瞬变 - 测试等级: 2 kV (电容耦合)4级 符合 IEC 61000-4-4
浪涌放电抗干扰 - 测试等级: 4 kV (共模)4级 符合 IEC 61000-4-5
浪涌放电抗干扰 - 测试等级: 2 kV (差模)4级 符合 IEC 61000-4-5
传导和辐射干扰B组1 符合 CISPR 11
传导和辐射干扰B级 符合 CISPR 22
符合标准EN/IEC 60255-1
产品认证CE
EAC
RCM
GL
CSA
UL
CCC
贮存环境温度-40…70 °C
环境温度-20…50 °C 在…上 60 Hz
-20…60 °C 在…上 50 Hz AC/DC
相对湿度93…97 % 在…上 25…55 °C 符合 IEC 60068-2-30
抗振动0.075 mm (f= 10…58.1 Hz) 非运行 符合 IEC 60068-2-6
1 gn (f= 10…58.1 Hz) 非运行 符合 IEC 60068-2-6
0.035 mm (f= 58.1…150 Hz) 运行期间 符合 IEC 60068-2-6
0.5 gn (f= 58.1…150 Hz) 运行期间 符合 IEC 60068-2-6
抗冲击15 gn (持续时间 = 11 ms) 适用 非运行 符合 IEC 60068-2-27
5 gn (持续时间 = 11 ms) 适用 运行期间 符合 IEC 60068-2-27
IP 保护等级IP20 符合 IEC 60529 (螺钉端子)
IP40 符合 IEC 60529 (外壳)
IP50 符合 IEC 60529 (前面板)
污染等级3 符合 IEC 60664-1
3 符合 UL 508
介电测试绕组与绕组、绕组对地电压2.5 kV AC 50 Hz, 1分钟 符合 IEC 60255-27
包装单位
包装1的单位类别PCE
个/公斤1
包装重量103.0 g
包装1高度2.5 cm
包装1宽度8.2 cm
包装1长度9.5 cm
包装2的单位类别S02
包装2的数量40
包装2重量4.318 kg
包装2高度15 cm
包装2宽度30 cm
包装2长度40 cm
包装3的单位类别P06
包装3的数量640
包装3重量86.18 kg
包装3高度50 cm
包装3宽度80 cm
包装3长度60 cm
合同保修
保修单18 个月
