QQ咨询| 注意事项 | 当相邻模块的相同接线端子间电压大于250 V (L1, L2, L3)时，要插入隔离板 PLC-ATP。电位桥接时采用 FBST 8-PLC... 或 FBST 500...。 |
|---|

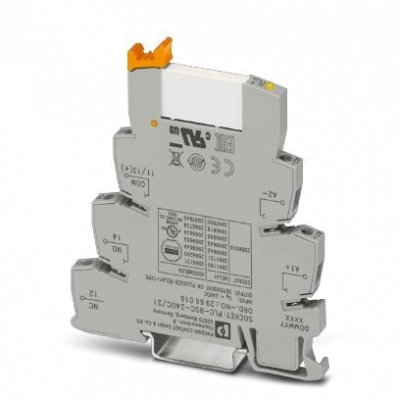

尺寸
| 宽度 | 6.2 mm |
|---|---|
| 高度 | 80 mm |
| 深度 | 94 mm |
环境条件
| 环境温度（运行） | -40 °C ... 60 °C |
|---|---|
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | RT III (继电器) |
| IP20 (继电器底座) | |
| ≥ IP54 (安装位置) |
线圈侧
| 额定输入电压 UN | 24 V DC |
|---|---|
| UN下的典型输入电流 | 9 mA |
| 典型响应时间 | 5 ms |
| 典型释放时间 | 8 ms |
| 保护电路 | 极性保护 极性保护二极管 |
| 备用二极管 阻尼二极管 | |
| 工作电压显示 | 黄色LED |
| 额定条件下的功耗 | 0.22 W |
触点侧
| 触点类型 | 1PDT |
|---|---|
| 开关触点类型 | 单触点 |
| 触点材料 | AgSnO |
| 最大切换电压 | 250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等电位桥接) |
| 最小切换电压 | 5 V (100 mA时) |
| 最小切换电流 | 10 mA (12 V时) |
| 最大启动电流 | 10 A (4 s) |
| 限制连续电流 | 6 A |
| 最大额定功率值（电阻负载） | 140 W (24 V DC) |
| 20 W (可用于48 V DC) | |
| 18 W (可用于60 V DC) | |
| 23 W (可用于110 V DC) | |
| 40 W (可用于220 V DC) | |
| 1500 VA (可用于250VAC) | |
| 开关容量 | 2 A (24 V、DC13时) |
| 0.2 A (110 V、DC13时) | |
| 0.1 A (220 V、DC13时) | |
| 3 A (24 V、AC15时) | |
| 3 A (120 V、AC15时) | |
| 3 A (230 V、AC15时) |
概述
| 测试电压继电器线圈／继电器触点 | 4 kV AC (50Hz，1min) |
|---|---|
| 操作模式 | 100%工作因数 |
| 机械寿命 | 2x 107 开关次数 |
| 安装位置 | 任意 |
| 组装说明 | 无间距排列 |
连接数据
| 连接名称 | 线圈侧 |
|---|---|
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 硬导线横截面 | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (单套管) | |
| 2x 0.5 mm² ... 1.5 mm² (TWIN套管) | |
| 可连接导向横截面 AWG | 26 ... 14 |
标准和规范
| 连接符合标准 | CUL |
|---|---|
| 名称 | 标准/条例 |
| 标准/规程 | IEC 60664 |
| EN 50178 | |
| 污染等级 | 3 |
| 过电压类别 | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 环保使用期限 = 50 |
| 更多有害物质的详情，请参考“下载区”内的“制造商声明” |
